A múltkor kiderült, hogy a gyári helyére nem fér be.
Ha már a műszerfalba kerül, akkor ki lehet használni minden extrát:
- villogó irányjelző
- csomagtartó nyitás
Első lépésként visszaforrasztottam a múltkor kiszedett relét.

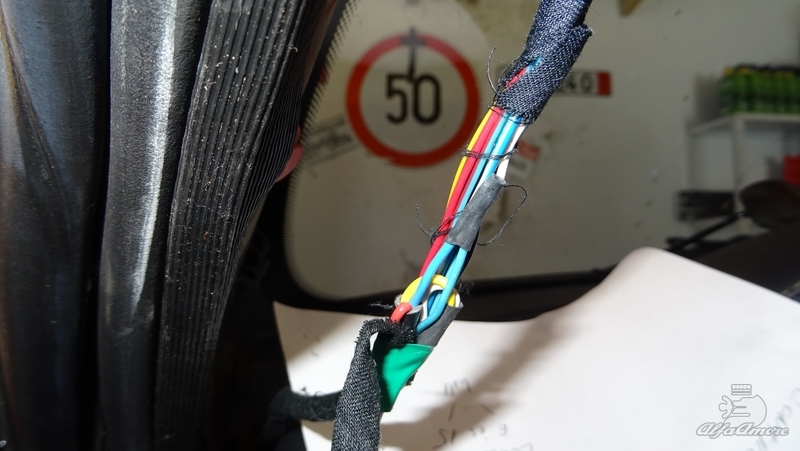

Miután nem fértem hozzá a központi zár vezérlőjéhez, az A oszlopban csatlakoztam rá a két nyitó szálra (fehér és kék). Vigyázni kell, mert több kék is van. A lámpában lévő csatlakozóhoz ki lehet mérni, ha az ember egy gombostűt szúr a vezetékbe. Aztán lehet vágni. Mellesleg kidobtam az eredeti vezérlőt.

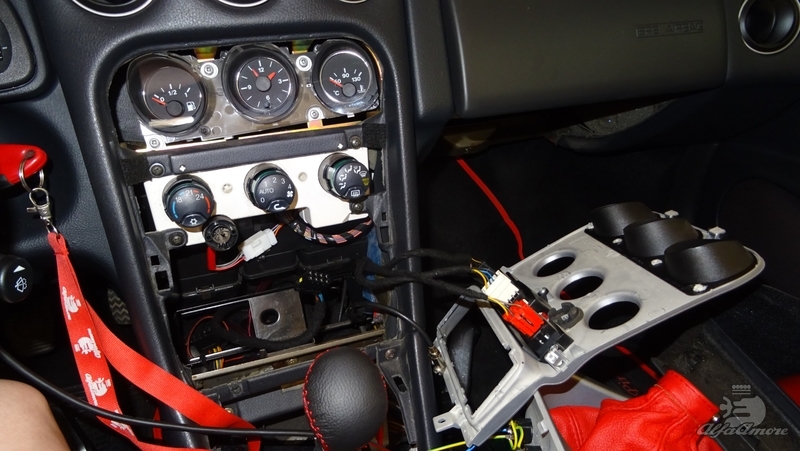

Aztán - feleslegesen - szétkaptam a középkonzolt, mert a vészvillogóra akartam rácsatlakozni. Nos oda nem lehet, mert csak jelet ad a relének.
A kapcsolási rajzot tanulmányozva megkerestem a szükséges lábakat. A 12Voltot és a testet is innen vettem, a lámpákra meg direktbe kötöttem. A relé lábainak a tövére forrasztottam a vezetékeket, így kb 1,5 mm-t nem lehet e helyére tolni, de érintkezik így is.
Már csak egy relét kellett felrakni a vezérlőre, mert a csomagtartó kimenet nincs relézve. Nem akarok bajt.
Beraktam, működik :-)
Még a csomagtartó kapcsolóra kell átvinni a kábelt és összerakni a műszerfalat.
Már látni a fényt az alagút végén.
